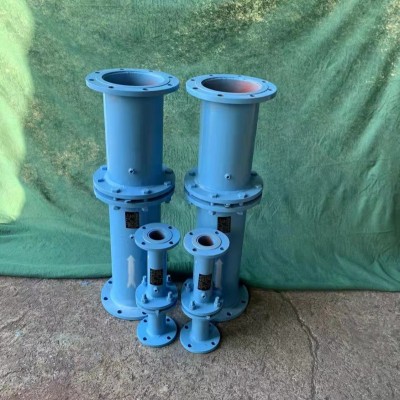

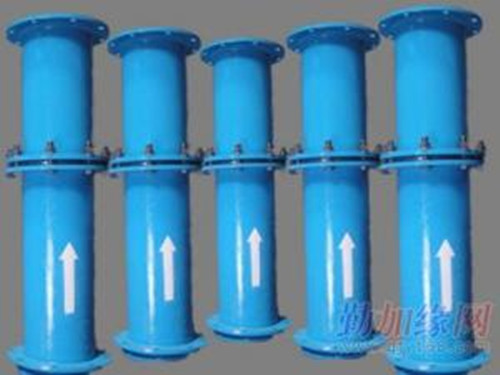

孔板流量计产品结构组成
1.孔板流量计的主要结构是由进流体管路，取压嘴，密封圈，连接螺栓与螺母，法兰、孔板、密封垫、出流体管路等组成。
2.节流装置组成
a、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
b、取压装置：环室、取压法兰、夹持环、导压管等
c、连接法兰(各种标准及其它设计部门的法兰)、紧固件。
d、测量管
孔板流量计使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
孔板流量计找到客户重要，找准客户更重要；②了解孔板流量计产品重要，了解需求更重要；③搞清价格重要，搞清价值更重要；④融入团队重要，融入客户更重要；⑤口勤腿勤重要，心勤脑勤更重要；⑥获得认可重要，获得信任更重要；⑦达成合作重要，持续合作更重要；采购煤矿机械设备孔板流量计欢迎来电咨询18839279865
